Som den professionelle producent vil vi gerne give dig højkvalitets R&S NRP90SN Tre-vejs Diode Power Sensors. Tre-vejs diode power sensorer er velegnede til adskillige applikationer, da de understøtter kontinuerligt gennemsnit, burst gennemsnit, timeslot gennemsnit, gate gennemsnit og spormålinger.
| Modeller | R&S®NRP90SN |
| Frekvensområde | 50 MHz - 90 GHz |
| Niveauområde | -70 dBm - +20 dBm |
| LAN interface | √ |
| Connector type | 1,35 mm (m) WR 12 via WCA12-135 |
Hurtige og nøjagtige effektmålinger til CW og modulerede signaler
100.000 aflæsninger/s

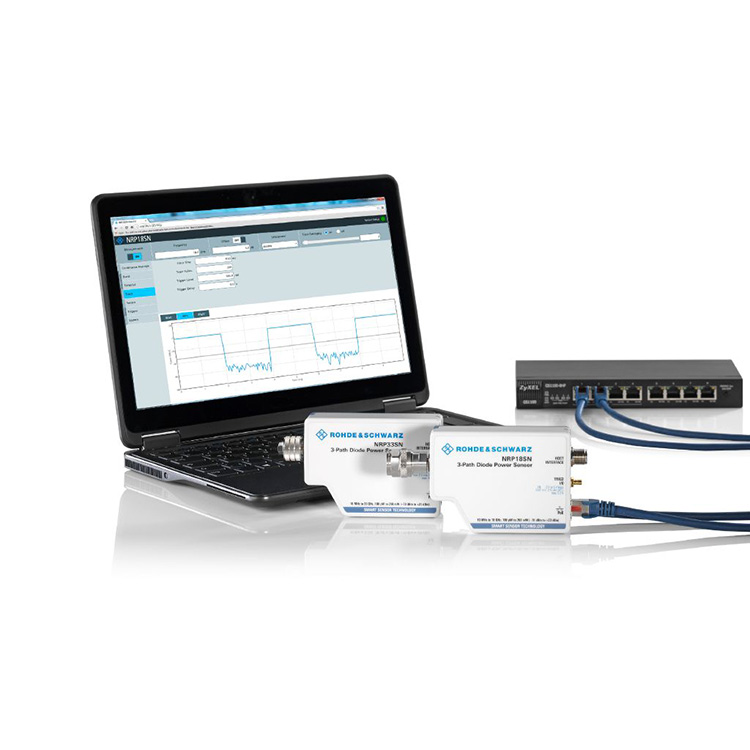

Styring og overvågning via LAN og USB
Sensorer til højeffektapplikationer
Fleksibel betjening med R&S®NRX baseenhed

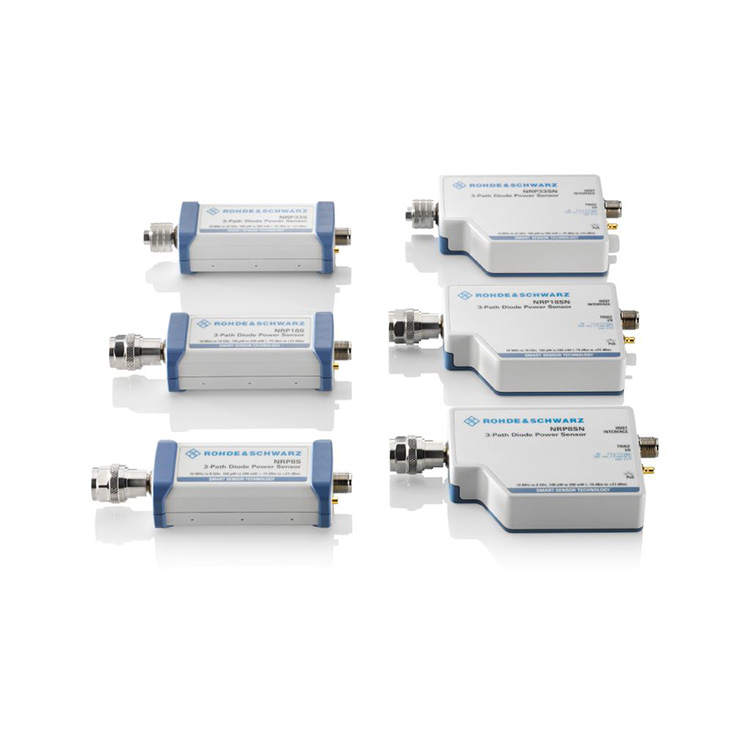

R&S®NRPxxS/SN effektsensorerne bruger tre separate diodebaner, der hver drives i det optimale detektorområde. Som et resultat kan den gennemsnitlige effekt bestemmes med høj nøjagtighed uafhængigt af modulationstypen. Måleresultater påvirkes næsten ikke af forstyrrende signaler eller harmoniske. R&S®NRPxxS/SN-effektsensorerne opfører sig derfor på samme måde som termiske effektsensorer, men tilbyder betydeligt højere hastigheder. De giver op til 93 dB dynamisk område med en fremragende nedre målegrænse på –70 dBm.
Ideel løsning til mange applikationer
Tre-vejs diode-effektsensorer er velegnede til adskillige applikationer, da de understøtter kontinuerligt gennemsnit, burst-gennemsnit, timeslot-gennemsnit, gate-gennemsnit og spormålinger. Med enestående ydeevne og hidtil uset målehastighed og nøjagtighed kan sensorerne bruges til at udføre præcise gennemsnitseffektmålinger på trådløse signaler såsom GSM og 3GPP samt på signaler med højere båndbredde såsom LTE, LTE-Advanced eller 5G.
Forbedret thre-path koncept

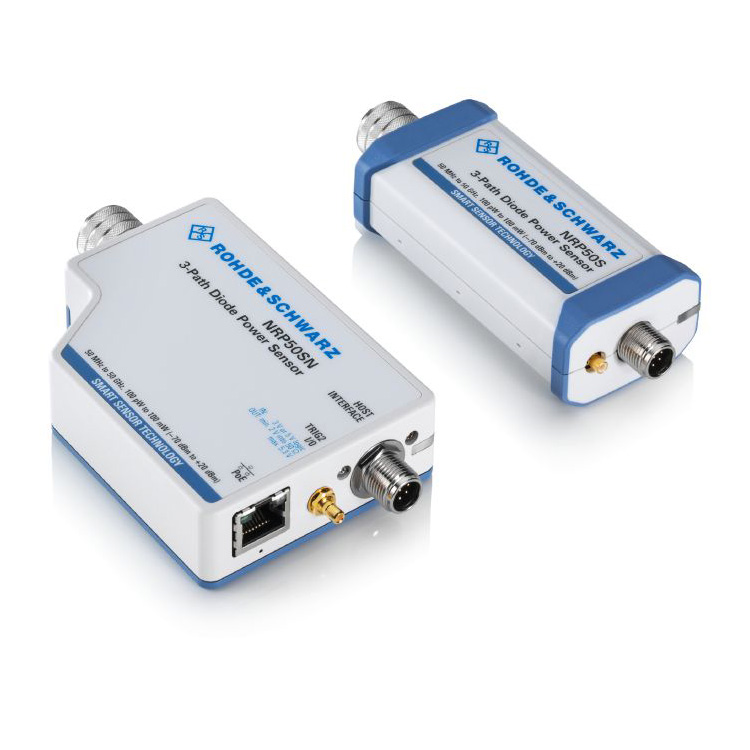

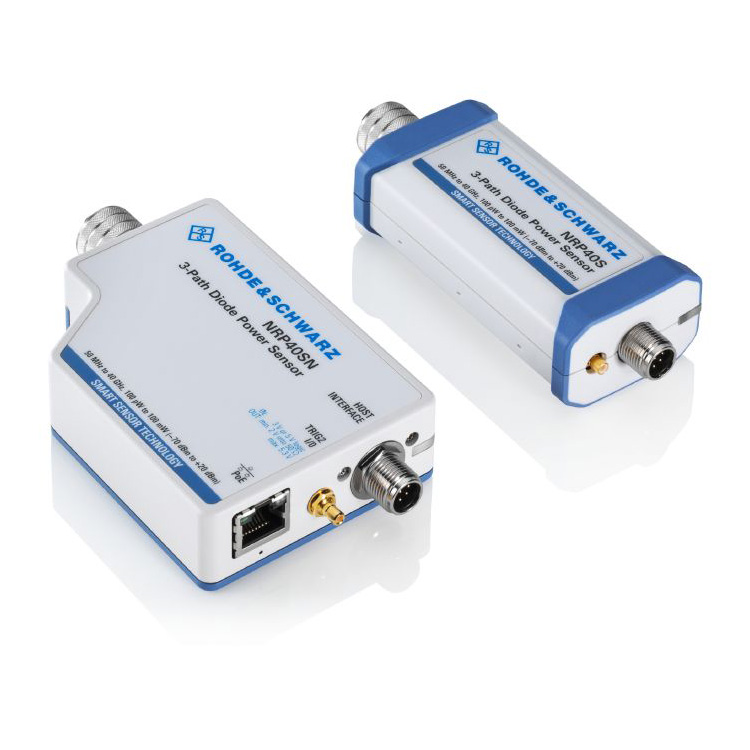

R&S®NRPxxS(N) effektsensorerne bruger tre separate diodebaner, der hver drives i det optimale detektorområde. Den gennemsnitlige effekt kan bestemmes med høj nøjagtighed uanset modulationstype. Måleresultater påvirkes næsten ikke af forstyrrende signaler eller harmoniske. R&S®NRPxxS(N)-effektsensorerne opfører sig derfor på samme måde som termiske effektsensorer, men tilbyder betydeligt højere hastigheder og op til 93 dB dynamisk område.
Selv ved lave niveauer ned til -70 dBm
For at øge målenøjagtigheden ved lave niveauer er det nødvendigt at tage et gennemsnit af flere målte værdier. Mens gennemsnitsberegning reducerer støjkomponenten, sænker den også målingen. R&S®NRPxxS(N) effektsensorerne er derfor designet med en ekstrem lav målestøj i tankerne.
R&S®NRPxxS(N)-effektsensorerne kan udføre målinger ned til en nedre grænse på –70 dBm med den højeste hastighed og nøjagtighed, der i øjeblikket er tilgængelig på markedet.
Ubegrænset tidsmåling med op til 100.000 målinger/s
I hurtig kontinuerlig gennemsnitstilstand kan R&S®NRPxxS(N)-effektsensorerne udføre op til 100.000 udløste målinger/s med en minimum gentagelsestid på 100 µs uden at miste nogen måling. Denne målehastighed opnås ved at bruge buffertilstanden. I buffertilstand opsamles alle målte data inde i sensoren og sendes i én blok til sensorens vært. R&S®NRPxxS(N) sensorerne udfører den nye hurtige tilstand uden tidsbegrænsning!

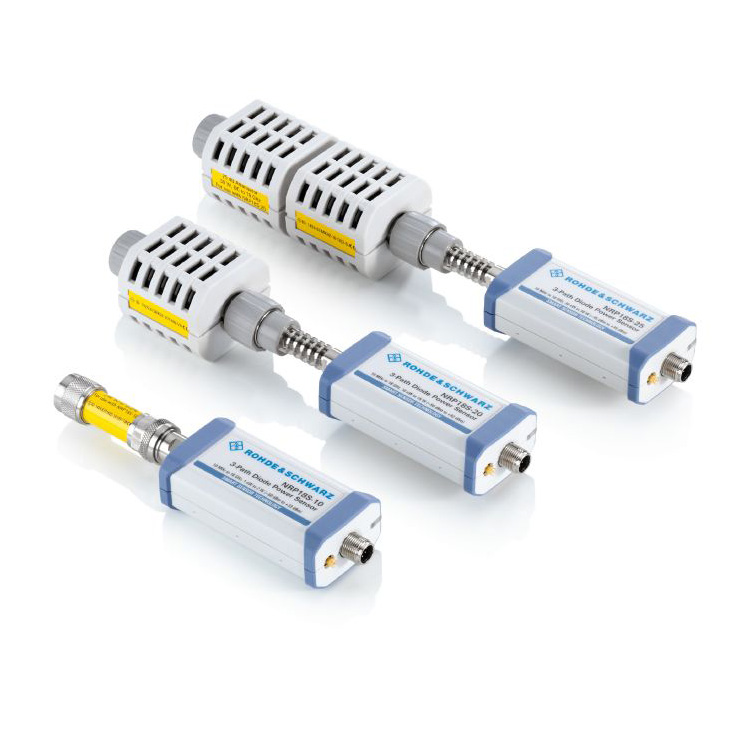

Udfør effektmålinger op til 30 W
R&S®NRP18S-10, R&S®NRP18S-20 og R&S®NRP18S-25 højeffekts tre-vejs diodeeffektsensorer består af en R&S®NRP18S og en 10/20/25 dB opstrømsdæmper. De er i stand til at udføre effektmålinger op til 2 W, 15 W og 30 W. Når de bruges sammen med dæmperen, korrigeres uoverensstemmelsesfejl mellem sensor og dæmper automatisk. S-parametrene for dæmperen bestemmes og lagres i sensoren under produktionen.

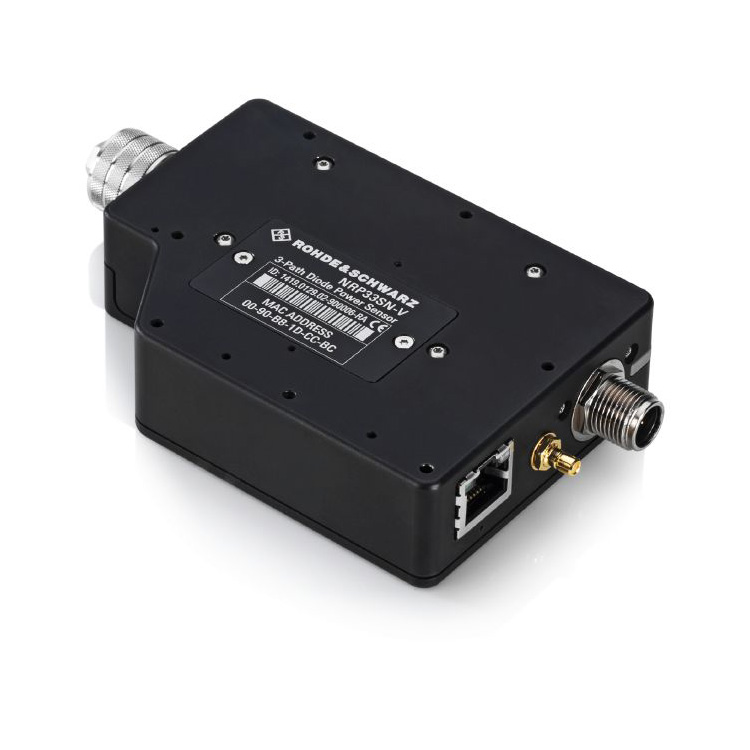

Specielt designet til brug i termisk vakuum (TVAC) kamre
Den R&S®NRPxxSN-V TVAC-kompatible strømsensor er designet til satellitkommunikationsapplikationer i et frekvensområde op til 67 GHz. Alle komponenter bages i et vakuumkammer under produktionsprocessen, så udgasningen reduceres til et minimum. Takket være deres LAN-kapacitet kan effektsensorerne nemt styres og overvåges udefra kammeret, mens udluftningshullerne i huset sikrer trykudligning.
