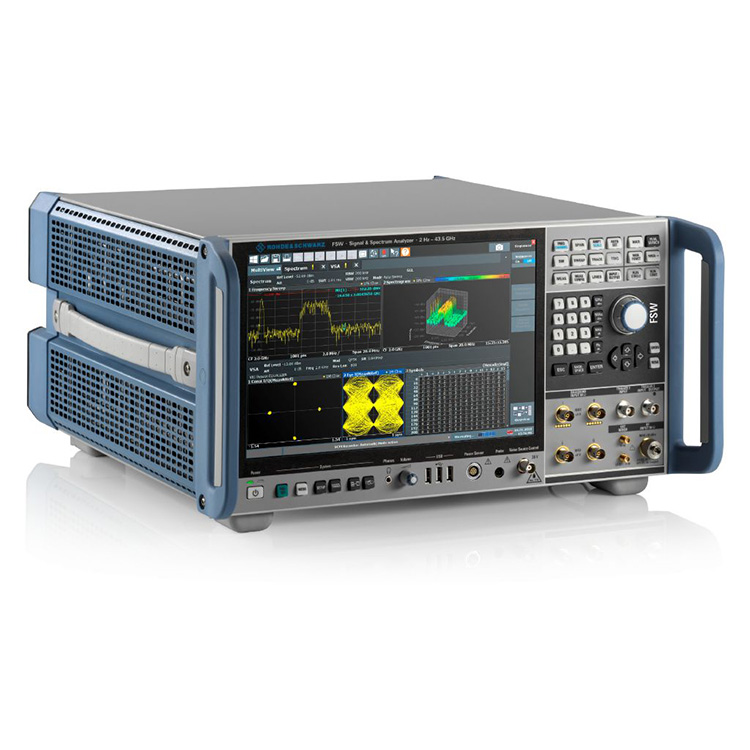

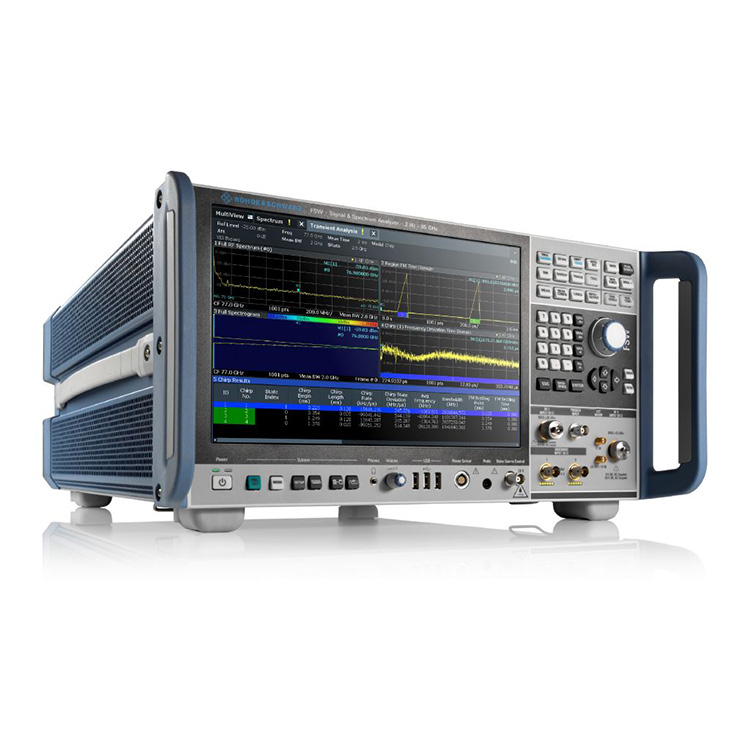

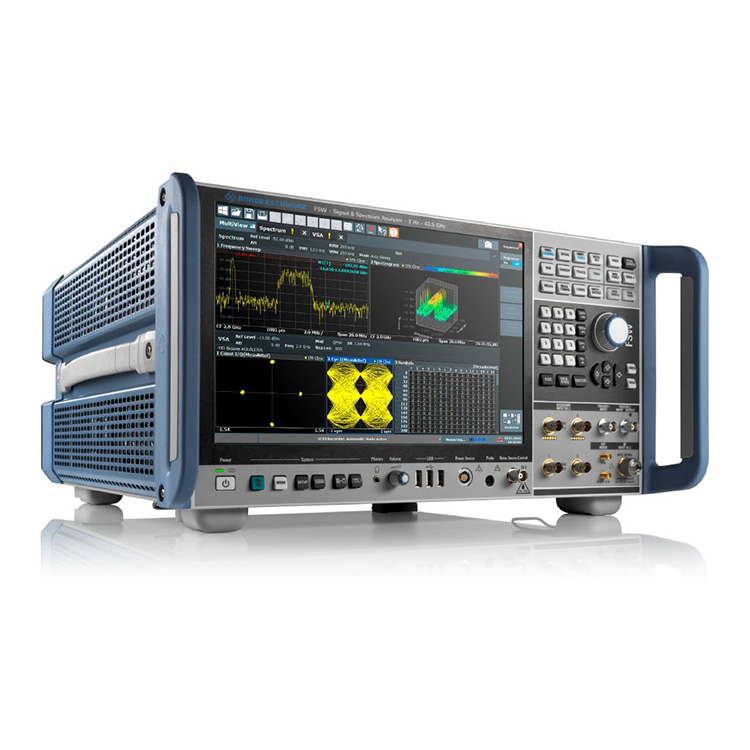

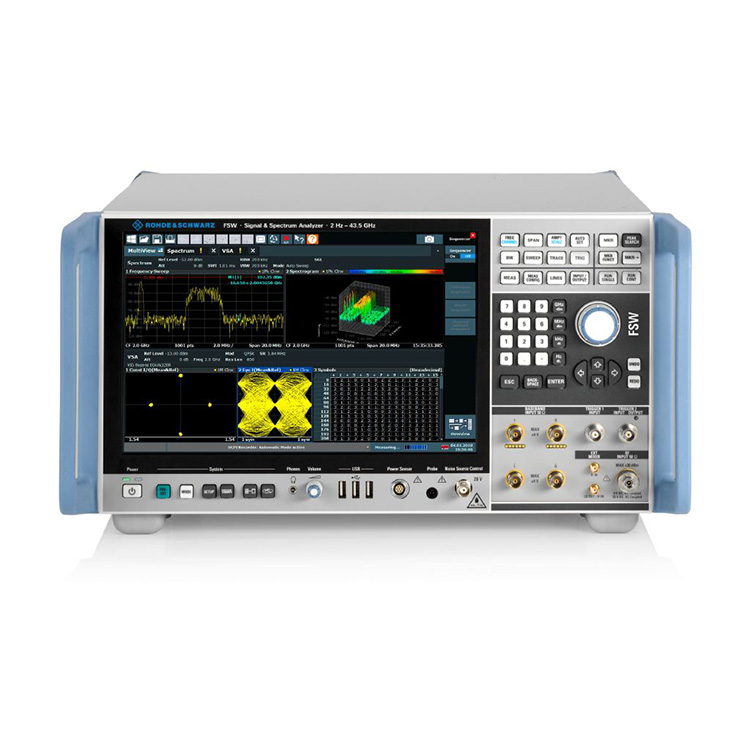

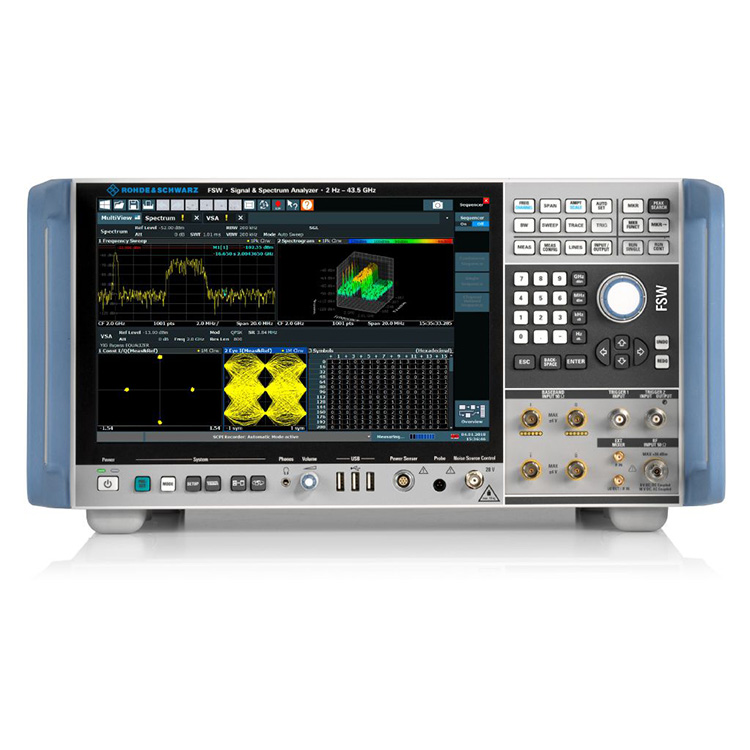

Dongguan Qihang Electronic Technology Co.,Ltd. R&S FSW43 Signal- og Spectrum Analyzer har karakteristisk design & praktisk ydeevne & konkurrencedygtig pris, RBW (Resolution Bandwidth): RBW er en parameter, der bruges til at indstille båndbredden af analysatorens filtre. Det påvirker evnen til at skelne tæt adskilte frekvenskomponenter i spektret.
| Modeller | Frekvensområde | Fase støj | Maks. analysebåndbredde |
| R&S®FSW43 Bestillingsnummer 1331.5003.43 |
2 Hz - 43,5 GHz | < –136 dBc (1 Hz) (f = 1 GHz, 10 kHz offset) |
512 MHz |
Uovertruffen lavfasestøj og bedste følsomhed på markedet
8,3 GHz intern analysebåndbredde
800 MHz analysebåndbredde i realtid
SCPI-optager forenkler kodegenerering
Højt dynamisk område muliggør enestående EVM-ydelse
RF-ydelse, der opfylder krævende krav
R&S FSW43 Signal- og Spectrum Analyzer omdefinerer top-of-the-line signal- og spektrumanalysatorer og tilbyder overlegen RF-fasestøj, vist gennemsnitligt støjniveau, intermodulationsundertrykkelse og dynamisk område for ACLR og harmoniske målinger.
Fase støj
Fasestøj ved 10 GHz bærefrekvens ved 10 kHz offset fra bærebølgen: typ. –133 dBc (1 Hz).
Designet til bekvemmelighed
12,1'' høj opløsning, multitouch-skærm med gestus-understøttelse - fladt design med Windows 10-look og feel
Forskellige målinger kan vises samtidigt i separate vinduer, hvilket gør resultatfortolkningen lettere
Indbygget SCPI-optager forenkler kodegenerering til automatiske, fjernstyrede målinger
Praktisk brugergrænseflade
Avanceret R&S®FSW med 12,1 tommer høj opløsning, multitouch-skærm og meget mere.
Dybdegående 5G fysisk lag signalanalyse
Den R&S®FSW skalerbare, brede interne analysebåndbredde på op til 8,3 GHz giver dig mulighed for at fange hele båndbredden af downlink-signalet og evaluere hele systemet.
R&S®FSW-K144 og R&S®FSW-K145 muligheder dækker downlink og uplink in-band målinger af 3GPP 5G NR. Hver signalunderramme analyseres, og der leveres en lang række måleresultater, herunder EVM, frekvens og effekt af forskellige kanaler og signaler.
R&S®FSW-K144 5G Ny radio downlink-applikation
R&S®FSW-K144 registrerer og indstiller mange parametre automatisk, hvilket giver dig mere tid til at koncentrere dig om indsigt fra den detaljerede analyse.
Hurtig og omfattende radarsignalanalyse
Ud over bred analysebåndbredde (op til 8,3 GHz) er R&S®FSW-analysefunktioner afgørende for radartestning.
R&S®FSW-K6 pulsmålingsapplikationen måler alle relevante pulsparametre ved et tryk på en tast
R&S®FSW-K6S tidssidelobe-målingsmulighed måler pulskompressionsparametre
R&S®FSW-K60/K60H-muligheden analyserer frekvenshop-signaler
Mulighed for R&S®FSW-K6 pulsmåling
R&S®FSW-K6 pulsmålingsapplikationen måler alle relevante pulsparametre ved et tryk på en knap.
Billedfri bredbåndssignalanalyse i E-båndet
R&S®FSW85 signal- og spektrumanalysatoren har en YIG-forvælger til frekvenser mellem 8 GHz og 85 GHz, hvilket giver billedfri spektrumanalyse. Den brede analysebåndbredde (op til 8,3 GHz) kombineret med R&S®FSW-K60/-K60C muligheden for transientanalyse/chirp-måling giver dig mulighed for at karakterisere op til 5 GHz brede FMCW-signaler, såsom dem, der bruges i bilradarer.
Målinger af bilradar
FMCW-signal med 2 GHz båndbredde ved 77 GHz målt med R&S®FSW-K60C optionen og R&S®FSW-B2001 2 GHz intern båndbreddeudvidelse
Højtydende måleløsninger til design, udvikling og test af satellitnyttelaster, nyttelastundersystemer og komponenter
R&S®FSW tilbyder dedikerede måleapplikationer til de mest kritiske målinger såsom gruppeforsinkelse, linearitet, forstærkningsoverførsel, støjeffektforhold (NPR) osv. Den demodulerer også satellit-RF-signaler af flere standarder såsom DVB-S2X og OneWeb. R&S®FSW skalerbar, bred analysebåndbredde (op til 8,3 GHz) imødekommer den stigende efterspørgsel efter brede signalbåndbredder.
R&S®FSW-K17 multicarrier gruppe forsinkelsesmålinger
Måler absolut og relativ gruppeforsinkelse med høj nøjagtighed inden for millisekunder.
Gå ikke glip af noget med muligheden for spektrumanalyse i realtid
R&S®FSW-realtidsmulighederne giver brugerne mulighed for pålideligt at detektere ekstremt korte sporadisk interferens i nanosekundområdet selv i tæt nærhed af kraftige bærere – i en båndbredde på op til 800 MHz. Realtidsspektrumanalyse gør det muligt for brugere at analysere eksisterende frekvenshop-algoritmer og skabe alternative algoritmer for at forhindre kollisioner mellem signaler af forskellige standarder, der opererer i det samme frekvensbånd.
Realtidsspektrum af ISM-båndet ved 2,4 GHz
Analyserer og forhindrer kollisioner mellem signaler af forskellige standarder, der opererer i samme frekvensbånd (f.eks. WLAN og Bluetooth®).
Digital signalanalyse
R&S®FSW-K70 vektorsignalanalysemuligheden giver brugerne mulighed for fleksibelt at analysere digitalt modulerede enkeltbærere ned til bitniveau. Det klart strukturerede betjeningskoncept forenkler målinger på trods af en bred vifte af analyseværktøjer. R&S®FSW-K70M tillader analyse af signaler med to forskellige modulationsskemaer, såsom DVB-S2X-signaler. R&S®FSW-K70P-udvidelsen måler den rå bitfejl rate (BER) på PRBS-data op til PRBS23.
Analyse af et 1024QAM-moduleret signal
Konstellationsdiagram, resultattabel, symboltabel og EVM-fordeling.
