Som den professionelle producent vil vi gerne give dig Fluke8558A digitale multimetre af høj kvalitet. 8558A deler samme platform som det fuldt lastede 8588A referencemultimeter.
Som den professionelle producent vil vi gerne give dig Fluke8558A digitale multimetre af høj kvalitet. 8558A 8,5-cifret multimeter tilbyder 5 mega-prøver pr. sekund højopløsningsdigitalisering til systemautomatisering i laboratorier og produktionstestmiljøer. Flukes nye højhastighedssystemdesign og branchens hurtigste direkte digitaliseringsevne muliggør betydelige gennemstrømningsstigninger for mange automatiserede systemapplikationer, der kræver en kombination af højeste hastighed og bedste nøjagtighed. Den suveræne nøjagtighed leveres over et bredt måleområde, over ni funktioner, med en intuitiv brugergrænseflade på et farvedisplay.
8558A deler samme platform som det fuldt lastede 8588A referencemultimeter. Platformen har en fælles intuitiv brugergrænseflade med nem at navigere i menustruktur for al konfiguration og matchende SCPI-kompatible kommandoer til automatiseret miljø. 8588A-platformen garanterer minimum 100.000 aflæsninger i sekundet med 4,5 cifre på tværs af GPIB, USBTMC eller Ethernet, og en indbygget datahukommelse, der kan rumme op til 15 millioner aflæsninger.

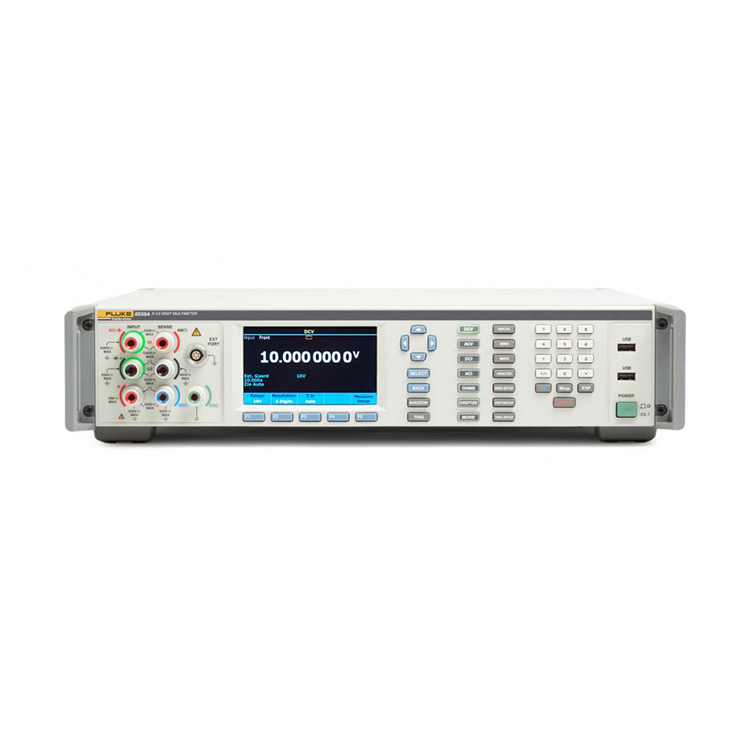

A. Visual Connection Management-terminaler
Aktive terminaler lyser op og guider brugeren til at foretage de korrekte forbindelser.
B. Lettilgængelige konfigurationer
Rækkevidde, blænde, indgangsimpedans, RMS-filter og andre målekonfigurationer er let tilgængelige.
C. Stort, lyst fuldfarvedisplay
Den intuitive brugergrænseflade og flade menustruktur gør det nemt at få adgang til konfigurationer og se trendplot, bølgeformer, FFT, histogram og statistik.
D. Programmerbar for/bag elektronisk kontakt
Eliminerer manuel betjening og tillader umiddelbare forholdsresultater gennem en enkelt fjernkommando.
E. 30 A-terminal (kun 8588A; 2A for 8558A)
Muliggør industriens bredeste strømmålingsområde gennem en enkelt terminal.
F. Softmenutaster
Tilpas den aktive funktion, så menustrukturen er intuitiv og nem at lære.
G. Valg af flere sprog
Valg af engelsk, kinesisk, fransk, japansk, koreansk, russisk og spansk.
H. Kør/Stop aftrækker
Skifter kontinuerlig eller friløbsmålingstilstand.
I. USB-porte
Download data hurtigt og nemt til et flashdrev.

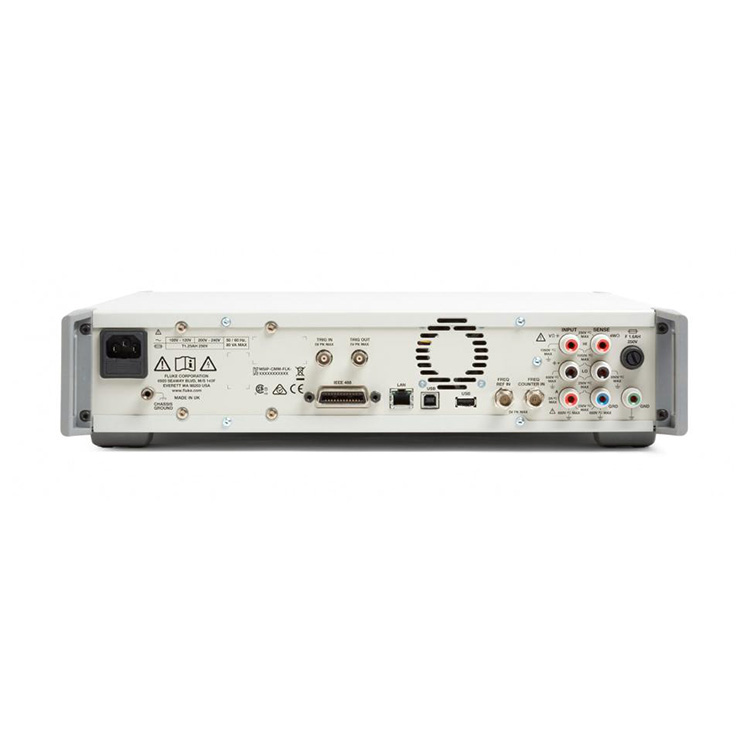

Fluke 8558A med billedforklaringer (bagside)
J. Trig ind/Trig ud
Præcis udløsning maksimerer synkronisering i systemautomatisering.
K. Freq tæller
Muliggør 100 MHz frekvenstællermåling ved 0,5 uHz/z.
L. Bagpanelets indgangsterminaler
Spejler frontpanelets indgangsterminaler for tilslutningskompatibilitet og giver mulighed for scanning foran/bagpå.
M. IEEE 488, LAN, USB-grænseflader
Standard fjernbetjeningsinterface til ligetil systemintegration.
N. USB-port
Download data hurtigt og nemt til et flashdrev.
O. 2 A terminal
DC spænding
100 mV til 1000 V, (1050 V maks.)
2,02x fuld skala
Maksimal opløsning: 1 nV
4,0 μV/V (95 %) 5,7 μV/V (99 %), 1 år
0,5 μV/V (95 %) 0,65 μV/V (99 %), 24 timers stabilitet
0 til 10 s læseblænde (200 ns opløsning)
DC strøm
10 uA til 2 A (8558A)
2,02x fuld skala
Maksimal opløsning: 1 pA
9 μA/A (95 %), 12 μA/V (99 %), 1 år
0 ns til 100 s læseblænde
AC spænding
10 mV til 1000 V, 1 Hz til 10 MHz, (1050 Vrms maks.)
2,02x fuld skala Vpp, 1,2x fuld skala Vrms
Maksimal opløsning: 1 nV
80 μV/V (95 %), 103 μV/V (99 %), 1 år
AC strøm
10 uA til 30 A (kun 8588A; 2 A for 8558A)
2,02x fuld skala Vpp, 1 Hz til 100 kHz 1,2x fuld skala Vrms
Maksimal opløsning: 1 pA
300 μA/A (95 %), 387 μA/V (99 %), 1 år
Modstand
1Ω til 10 GΩ (maks. 20 GΩ)
2,02x fuld skala
Maksimal opløsning: 10 nΩ
10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1 år
Lavstrømstilstand, højspændingstilstand og strømvendende Tru Ohms™
Digitaliser V
100 mV til 1000 V, (1050 V maks.)
2,02x fuld skala
Maksimal opløsning: 18 bit
5 mega-samples pr. sekund sample rate
Op til 20 MHz båndbredde
Digitaliser I
10 μA til 30 A (kun 8588A; 2 A for 8558A)
2,02x fuld skala
Maksimal opløsning: 18 bit
5 mega-samples pr. sekund sample rate
Op til 4 MHz båndbredde
Hyppighed eller periode
Spænding, op til 10 MHz
Aktuel, op til 100 kHz
Frekvens op til 100 MHz på BNC
0,5 μHz/Hz, 1 år
Kapacitans
1 nF til 100 mF
400 μF/F, 1 år
Temperatur
PRT og termoelement
5 mK PRT, 25 mK TC - 1 år
RF strøm
Rhode & Schwarz NRP serie DC I og AC I ekstern shunt
DC I og AC I ekstern shunt
A40B og enhver anden ekstern shunt
Læsehastighed
1 læsning /s @ 8,5 cifre i hukommelsen
100.000 aflæsninger /s @ 4,5 cifre i hukommelsen
Op til 5.000.000 (5 MS/s) aflæsninger /s i flygtig hukommelse i digitalisere V og I
Op til 500.000 aflæsninger/s overføres via USB i binært format
Målehukommelse
15 millioner aflæsninger ustabile
7,5 millioner aflæsninger med flygtigt tidsstempel
16 GB ikke-flygtig
GPIB, USBTMC, Ethernet
Native SCPI-kompatible fjernkommandoer
8508A og 3458A emuleringstilstand
Understøtter fuldt ud MET/CAL™ kalibreringsprocedurebibliotek i Fluke 8508A-emulering
IVI driver
USB-nøgle til praktisk dataoverførsel i .csv-format
Udløsermekanismer
Manuel aftrækker
Ekstern BNC trig ind og trig ud
Intern eller niveauudløser
Timer trigger
Epoke trigger
Linjeudløser
BUS udløser
