E8257D, Brancheførende udgangseffekt, niveaunøjagtighed og fasestøj, med frekvensdækning fra 100 kHz til 67 GHz (kan forlænges til 500 GHz) til test af avanceret RF- og mikrobølgeradar

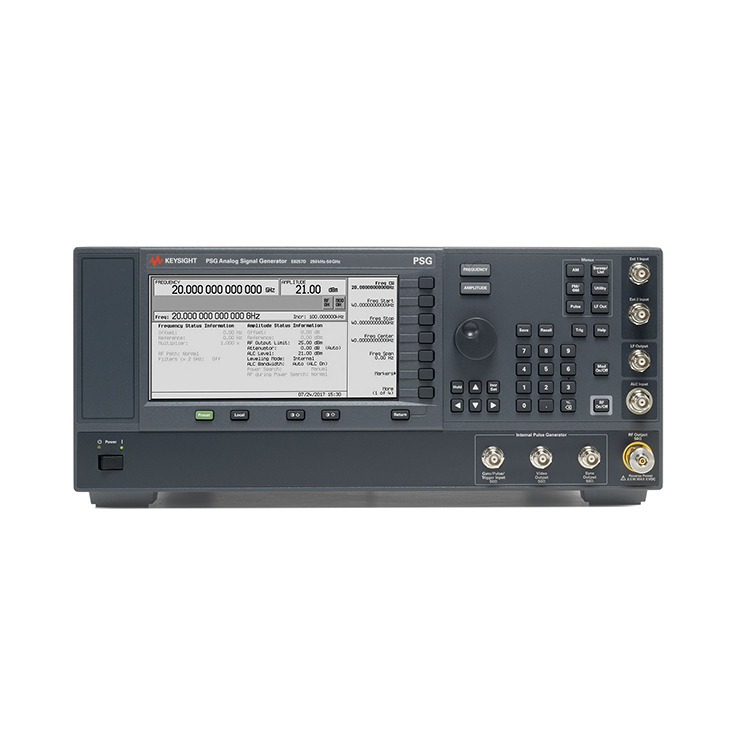

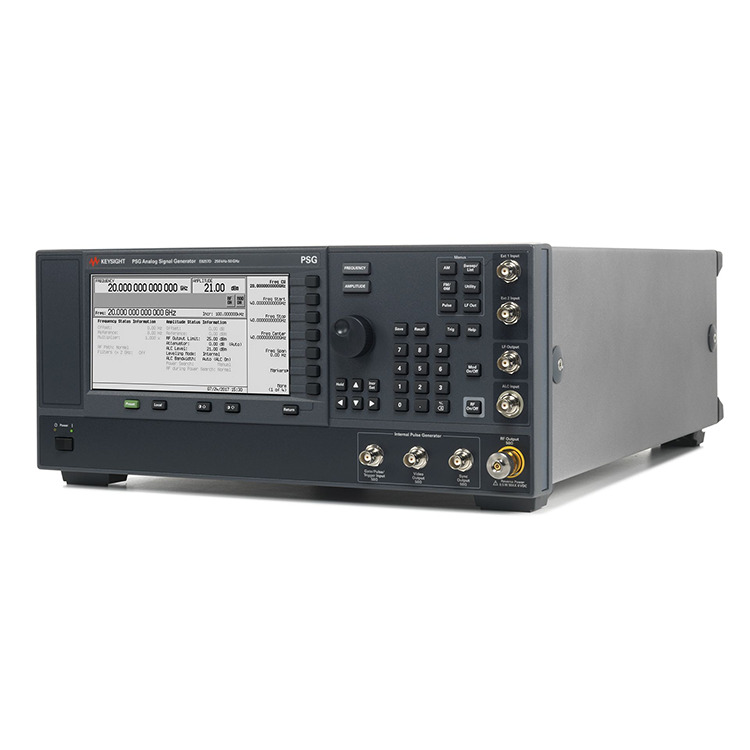

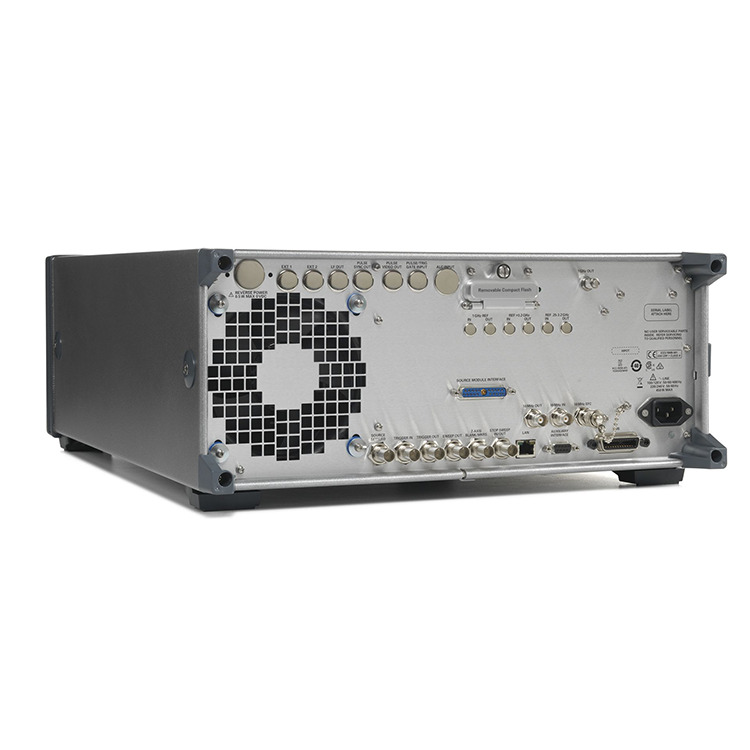

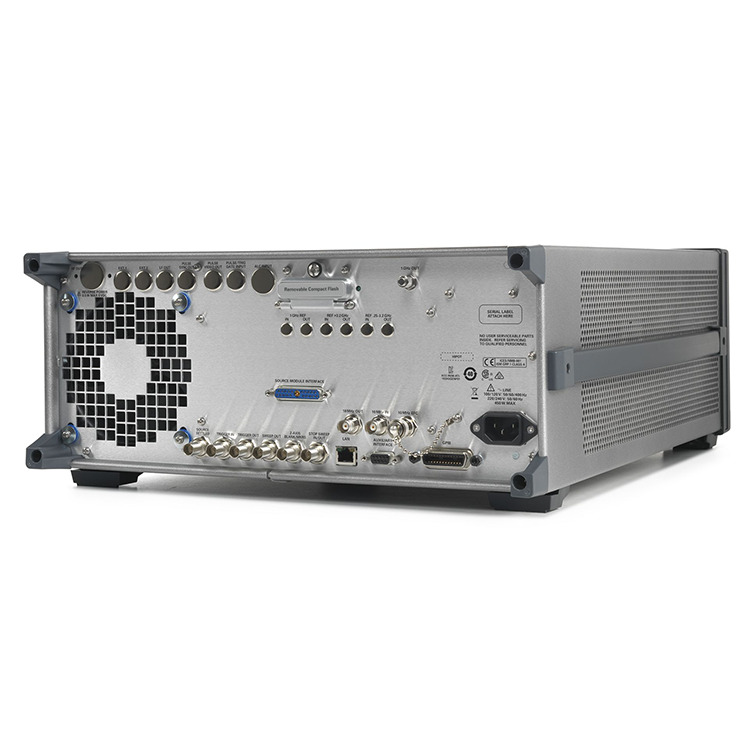

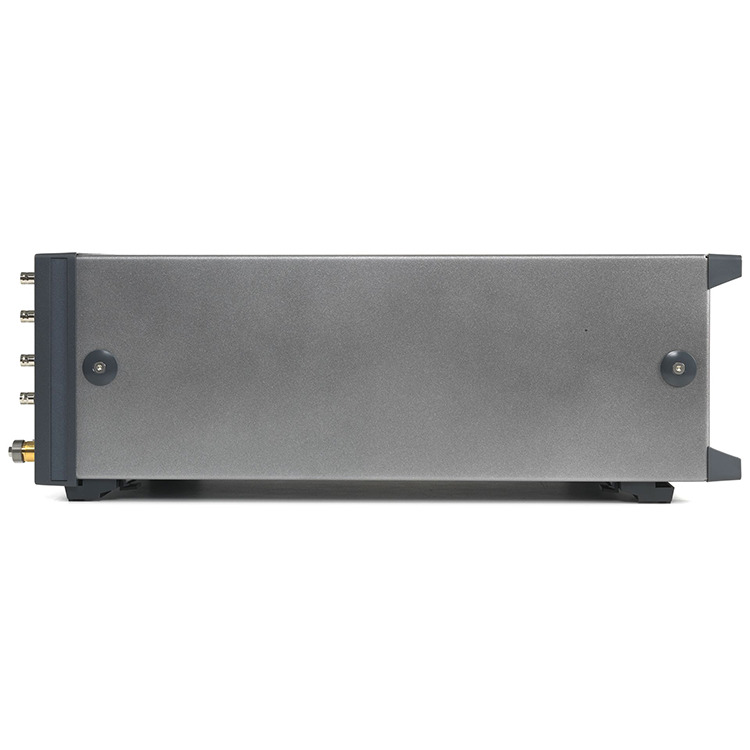

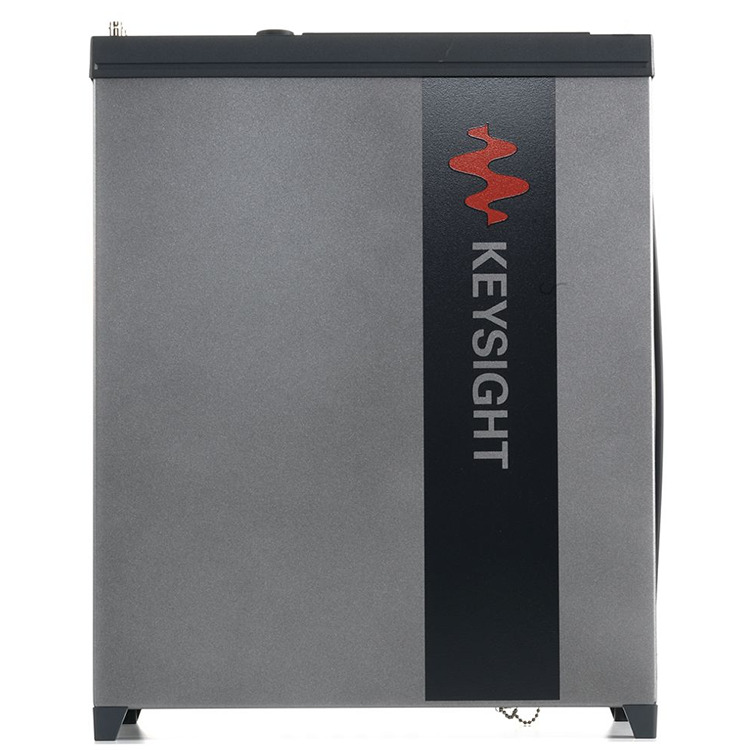

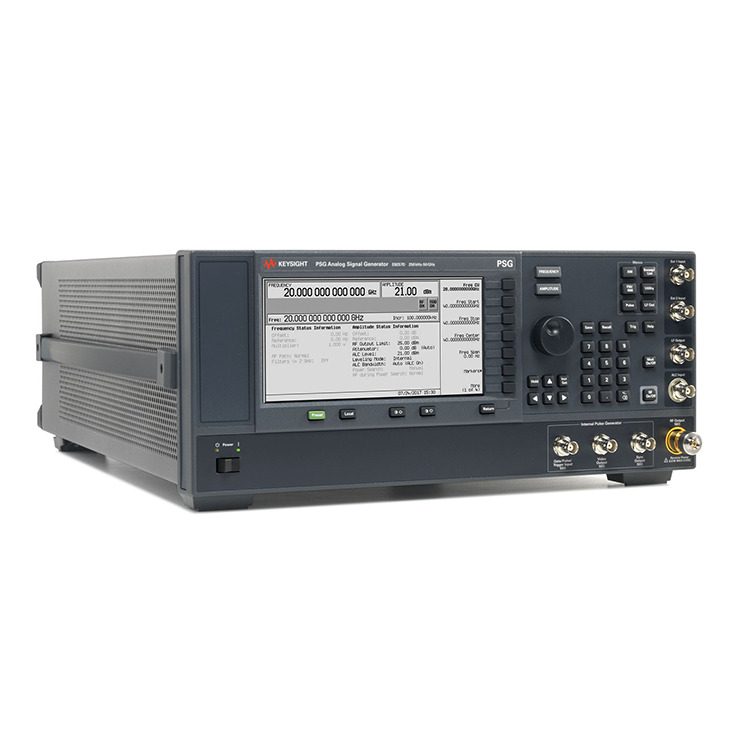

E8257D PSG Analog Signal Generator
Keysight E8257D er en fuldt syntetiseret signalgenerator med høj udgangseffekt, lav fasestøj og modulationsevne. Specifikationerne gælder over et område fra 0 til 55 °C, medmindre andet er angivet, og gælder efter en opvarmningstid på 45 minutter. Supplerende egenskaber, angivet som typiske, nominelle eller målte, giver yderligere (ikke-berettiget) information ved 25 °C, hvilket kan være nyttigt ved anvendelsen af produktet.
Tag dine hårdeste testkrav op med frekvens- og niveaunøjagtighed i metrologigrad, fremragende forvrængning og falske karakteristika
Mål på tværs af et bredt frekvensområde: 13, 20, 31,8, 40, 50 og 67 GHz tilgængelige modeller (1,1 THz med frekvensforlænger)
Test højeffektenheder og overvind testsystemtab med muligheder, der kan generere op til 1 W (+30 dBm) udgangseffekt
Få ekstremt lav fasestøj: –91 dBc/Hz ved 100 Hz offset og –126 dBc/Hz ved 10 kHz offset (10 GHz), for at adressere Doppler-radar-, ADC- og modtagerblokeringstests
Karakteriser enheder og kredsløb ved at tilføje AM, FM, PM og pulsmodulation til dit signal
| Frekvens | 100 kHz – 70 GHz |
| Fasestøj @ 1 GHz (20 kHz offset) | -143 dBc/Hz |
| Frekvensskift | < 7 ms |
| IQ-modulation BW (intern/ekstern) | Op til 4 GHz |
| Modulationstyper tilgængelige | AM, FM, PM, puls |
