Du kan være sikker på at købe E4991B impedansanalysatorer fra vores fabrik. E4991B impedansanalysatoren med et frekvensområde på 1 MHz til 3 GHz, 0,65 % grundlæggende nøjagtighed over et bredt impedansområde, materialemålingsmuligheder til analyse af temperaturkarakteristik og direkte aflæsningsfunktion af permittivitet og permeabilitet.
Du kan være sikker på at købe E4991B impedansanalysatorer fra vores fabrik. E4991B Impedansanalysator 1 MHz - 3 GHz

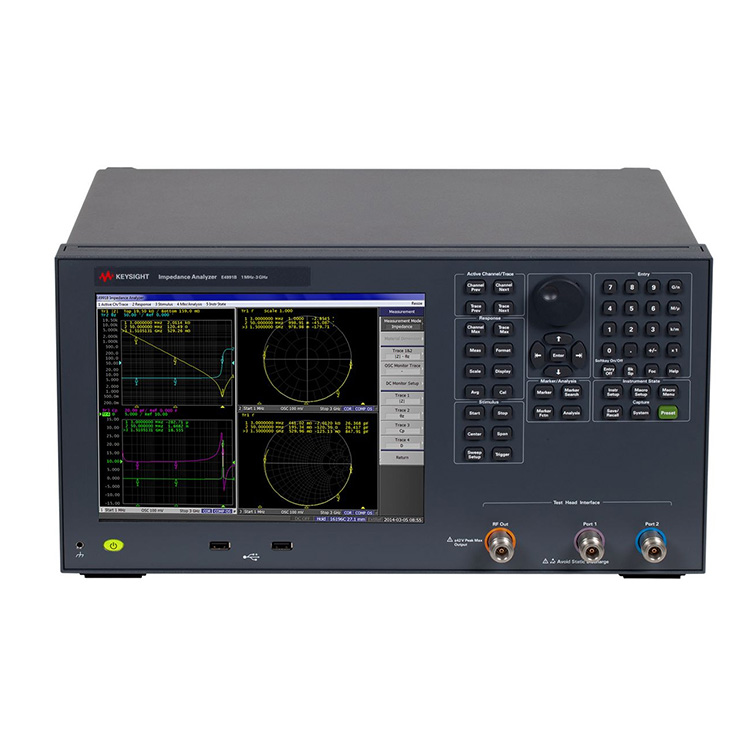

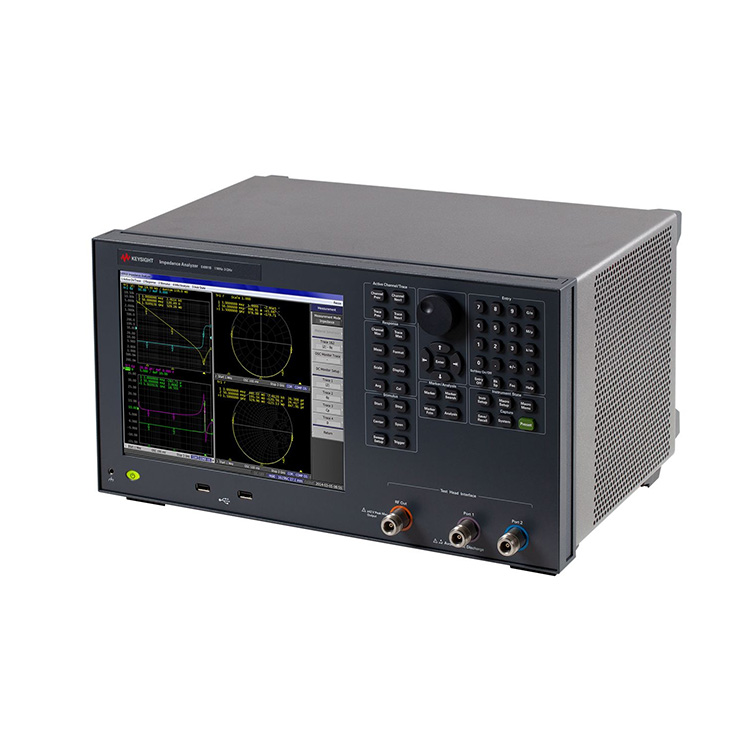

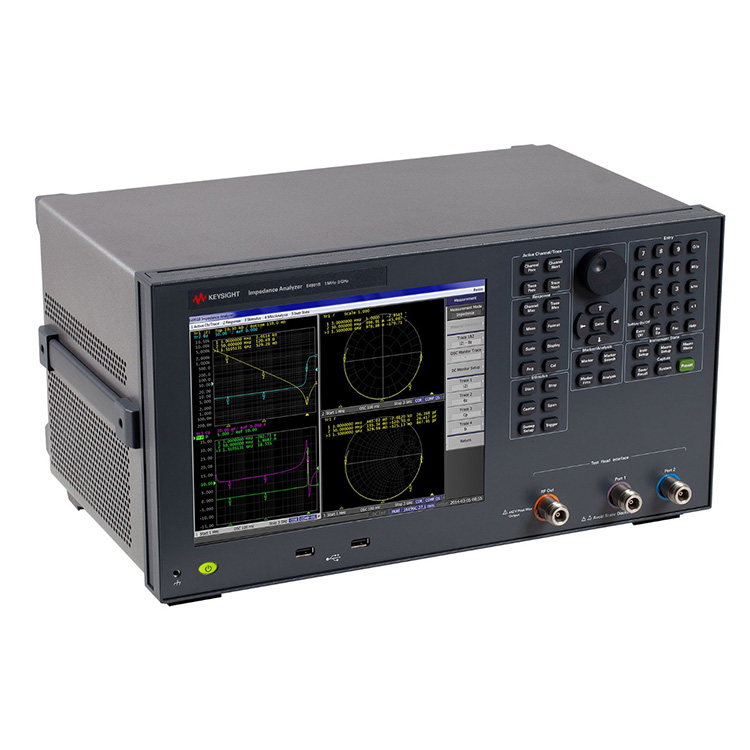

Keysight E4991B Impedance Analyzer er den perfekte løsning til at karakterisere og evaluere elektroniske komponenter, halvlederenheder og materialer.
Tre opgraderbare frekvensmuligheder: 1 MHz til 500 MHz/1 GHz/3 GHz
Grundlæggende nøjagtighed ±0,65 % og 120 mΩ til 52 kΩ impedansområde (10 % målenøjagtighedsområde)
Måleparametre: |Z|, |Y|, θ, R, X, G, B, L, C, D, Q, |Γ|, Γx, Γy, θΓ, Vac, Iac, Vdc1, Idc1 (1. Mulighed 001 er påkrævet)
Indbygget DC-forspænding (Option 001): 0 V til ±40 V, 0 A til ±100 mA
4-kanaler og 4-spor på 10,4-tommer farve-LCD med berøringsskærm
Dataanalysefunktion: Tilsvarende kredsløbsanalyse, grænselinjetest
Dielektrisk/magnetisk materialemåling (mulighed 002): |εr|, εr', εr'', tanδ(ε), |μr|, μr', μr'', tanδ(μ)
Temperaturkarakteristikmåling (Option 007) og pålidelige on-wafer-målinger (Option 010)
Materialemålingsmuligheder giver mulighed for analyse af temperaturkarakteristika (Option 007) og direkte aflæsningsfunktion af permittivitet og permeabilitet (Option 002).
Tilslutningssæt til probestation (Option 010) tilbyder en nøjagtig løsning til impedansmåling på wafer eller mikrokomponent op til 3 GHz.
E4991B understøtter en lang række testtilbehør, der er designet til at gøre målinger enkle og pålidelige.
Uanset om du er i R&D, QA eller inspektion, er E4991B en ideel løsning til at karakterisere og evaluere elektroniske komponenter, halvlederenheder og materialer.
Til materialemåling arbejder E4991B med N1500A-005 materialemålingspakken og giver nem måling (op til 1 GHz), fra opsætning af armaturer til rapportgenerering.
| Yderligere oplysninger: | RF IV, velegnet til nøjagtig impedansevaluering Tilsvarende kredsløbsanalyse (7 modeller) Materialemål. (opt. 002) Temperaturkarakteristiktest (opt. 007) Impedansmåling på wafer. med sondestation (opt. 010) 4 kanaler, 4 spor |
| Grundlæggende nøjagtighed: | 0,65 % |
| DC Bias: | 0 V til ±40 V, 0 A til ±100 mA (option 001) |
| Frekvens: | 1 MHz til 500 MHz/1 GHz/3 GHz |
| Maksimal frekvens: | 3 GHz |
| Måling: | RF-IV metode |
| Måleområde (nøjagtighed < 10%): | 120 mΩ til 52 kΩ |
| Andre funktioner: | Tilsvarende kredsløbsanalyse, grænseledningstest osv. Dielektrisk/magnetisk materialemåling (option 002), Temperaturkarakteristikmåling (option 007), |
| Særlige funktioner: | n/a |
| Mål DUT: | Generel enhed Materiale |
| Type: | Impedansanalysator |
